Rulmenți cu bile groase vs. Deep Groove: Diferențe și aplicații cheie

I. Introducere

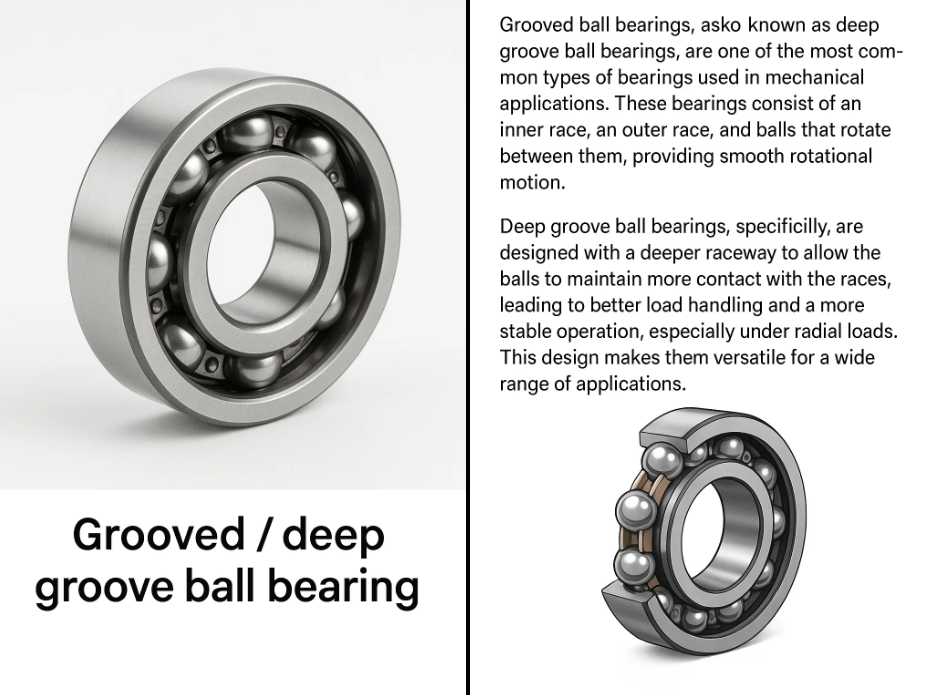

A. Definiți pe scurt rulmenți cu bile canelate și adânci

Rulmenți cu bile canelate , cunoscute și sub denumirea de rulmenți cu bile profunde, sunt unul dintre cele mai frecvente tipuri de rulmenți utilizați în aplicații mecanice. Aceste rulmenți constau dintr -o rasă interioară, o cursă exterioară și bile care se rotesc între ele, oferind o mișcare de rotație lină. „Groove” se referă la cursa mai profundă în designul care ajută la găzdirea încărcărilor mai mari și la o mișcare mai netedă.

Rulmenții cu bile adânci, în special, sunt concepute cu o pistă mai adâncă pentru a permite bilelor să mențină mai mult contact cu cursele, ceea ce duce la o mai bună manipulare a încărcăturii și la o operație mai stabilă, în special sub sarcini radiale. Acest design le face versatile pentru o gamă largă de aplicații.

B. evidențiați importanța înțelegerii diferențelor lor

Înțelegerea diferențelor dintre rulmenții cu bile canelate (canelură adâncă) și alte tipuri, cum ar fi rulmenții cilindrici, este esențială pentru selectarea rulmentului potrivit pentru aplicații specifice. Alegerea tipului de rulment potrivit poate influența performanța, longevitatea și eficiența utilajelor, de la operațiuni de mare viteză în motoarele electrice până la utilizări grele în utilaje. Recunoscând avantajele și limitările specifice ale fiecărui tip, inginerii pot lua decizii mai informate care contribuie la fiabilitatea și rentabilitatea proiectelor lor.

Ii. Rulmenți cu bile adânci

A. Descrieți designul și structura

Rulmenții cu bile adânci sunt unul dintre cele mai simple și mai versatile modele de rulment. Structura lor de bază constă din trei componente principale:

1. Cursa interioară : Inelul interior, care se potrivește pe arbore.
2. Cursa exterioară : Inelul exterior, care se încadrează în carcasă.
3. Bile : Un set de oțel sau bile ceramice care se rostogolesc între cursele interioare și exterioare.

Cursa de curse (canelură) din rulmenții cu bile adânci este proiectată să fie mai adâncă decât rulmenții cu bile stşiard. Această canelură mai profundă permite un contact mai mare între bile și curse, ceea ce crește capacitatea de încărcare și îmbunătățește stabilitatea. Canceaua este de obicei circulară, ceea ce ajută la reducerea frecării în timpul rotației.

Rulmenții cu bile adânci sunt de obicei protejate sau sigilate pentru a proteja bilele de murdărie, umiditate și alți contaminanți, asigurând performanțe de lungă durată. Acestea vin în diferite dimensiuni, cel mai frecvent fiind soiul cu un singur rând, deși sunt disponibile și modele de două și trei rânduri.

B. Discutați despre capacitatea de încărcare (radială și axială)

Capacitatea de încărcare a rulmenților cu bilă cu canelură adâncă este în primul rând radială, dar include și o anumită capacitate de a gestiona sarcinile axiale (de tracțiune).

• Capacitate de încărcare radială : Aceasta este capacitatea rulmentului de a sprijini încărcările care sunt perpendiculare pe arbore. Rulmenții cu bile adânci au o capacitate de încărcare radială bună pentru dimensiunea lor și sunt capabili să gestioneze sarcini radiale moderate cu ușurință. Capacitatea de încărcare radială este de obicei mai mare atunci când rulmentul este proiectat cu dimensiuni mai mari de bilă.

• Capacitate de încărcare axială : Spre deosebire de rulmenții de contact unghiular, rulmenții cu bile adânci pot gestiona, de asemenea, sarcini axiale (sarcini paralele cu arborele), dar capacitatea este relativ mai mică. Capacitatea de încărcare axială este limitată, deoarece bilele nu sunt în contact direct cu cursele într -un unghi specific ca în proiectele de contact unghiulare.

Compararea capacității de încărcare (exemplu):

C. Aplicații comune (motoare electrice, pompe)

Rulmenții cu bile profunde sunt utilizate pe scară largă într -o varietate de aplicații datorită versatilității lor. Unele aplicații comune includ:

• Motoare electrice : Versatilitatea și capacitatea de a gestiona atât sarcinile radiale, cât și cele axiale fac ca rulmenții cu bile adânci să fie ideale pentru motoarele electrice, care necesită o funcționare netedă și continuă.
• Pompe : În pompele centrifuge, rulmenții cu bile adânci susțin arborele rotative în timp ce manipulează sarcini axiale și radiale moderate.
• Aparate de uz casnic : Fanii, mașinile de spălat și alte aparate care necesită o rotație lină beneficiază, de asemenea, de caracteristicile rulmenților cu bile profunde.
• Aplicații auto : Alternatoarele, roțile și alte părți rotative din vehicule se bazează adesea pe rulmenți cu bile adânci pentru fiabilitatea lor.

D. Avantaje: versatilitate, capacitate de mare viteză, întreținere scăzută

Rulmenții cu bile profunde oferă mai multe avantaje cheie:

1. Versatilitate : Aceste rulmenți pot fi utilizate într-o gamă largă de aplicații, incluzând atât sisteme ușoare, cât și moderate de încărcare. Proiectarea lor simplă le face adaptabile pentru diverse industrii.
2. Capacitate de mare viteză : Rulmenții cu bile adânci sunt capabile de rotație de mare viteză, cu frecare minimă. Acest lucru le face adecvate pentru utilizare în motoare electrice și utilaje care funcționează la viteze mari.
3. Întreținere scăzută : Datorită proiectelor sigilate sau protejate, rulmenții cu bile adânci, necesită o întreținere minimă, iar durata lor de viață poate fi lungă atunci când sunt utilizate în mod corespunzător în condiții adecvate.

E. Dezavantaje: Capacitate mai mică de încărcare axială în comparație cu rulmenții de contact unghiular

În ciuda avantajelor lor, rulmenții cu bile profunde au limitări:

1. Capacitate de încărcare axială inferioară : În timp ce pot gestiona sarcini axiale moderate, capacitatea lor de a gestiona aceste încărcături este mai mică decât cea a rulmenților de contact unghiular. În aplicațiile în care încărcările axiale sunt mai semnificative, cum ar fi rulmenții de tracțiune, rulmenții cu bile adânci de canelură pot să nu fie cea mai bună alegere.
2. Limitat în aplicații grele : Nu sunt potrivite pentru o capacitate foarte mare de încărcare, cum ar fi în utilaje grele, care necesită rulmenți care pot rezista la un stres mai intens.

Iii. Rulmenți cu role canelate (rulmenți cilindrici)

A. Descrieți designul și structura of Cylindrical Roller Bearings

Rulmenții cu role cilindrice sunt proiectate pentru a transporta sarcini radiale și sunt construite cu role cilindrice plasate între două căi de curse (inelele interioare și exterioare). Spre deosebire de rulmenții cu bile, care folosesc bile sferice, rulmenții cilindrici folosesc role care sunt în contact direct cu linia de curse, crescând capacitatea de transport a sarcinii.

Principalele componente ale unui rulment cilindric sunt:

1. Cursa interioară : Inelul interior, care se potrivește pe arbore.
2. Cursa exterioară : Inelul exterior, care se încadrează în carcasă.
3. Role : Role cilindrice care sunt în contact cu traseele și pot transporta sarcini radiale mai grele decât bile.
4. Cușcă sau distanțier : Această componentă separă rolele, asigurându -se că rămân uniform distanțate și prevenind contactul direct, ceea ce ar putea crește frecarea.

Rulmenții cu role cilindrice vin de obicei atât în ​​modele unice, cât și în mai multe rânduri, designul cu un singur rând fiind cel mai frecvent. Rolele sunt aliniate într-un singur rând, dar configurațiile cu mai multe rânduri pot oferi o capacitate suplimentară de încărcare, care este utilă în aplicațiile grele.

B. Discutați despre capacitatea de încărcare (în principal radial)

Rulmenții cu role cilindrice sunt concepute în principal pentru a sprijini încărcături radiale , iar capacitatea lor de încărcare este, în general, mai mare decât cea a rulmenților cu bile din cauza zonei de contact mai mari dintre role și trasee. Caracteristicile cheie ale capacității de încărcare în rulmenții cilindrici sunt:

• Capacitate de încărcare radială : Rulmenții cilindrici au un Capacitate mai mare de încărcare radială în comparație cu rulmenții cu bile adânci. Acest lucru le face potrivite pentru aplicații cu forțe radiale ridicate, cum ar fi utilaje grele, cutii de viteze industriale și arbori de motor.

• Capacitate de încărcare axială : Rulmenții cilindrici au un lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Compararea capacității de încărcare (exemplu):

C. Aplicații comune (cutii de viteze, utilaje grele)

Rulmenții cu role cilindrice sunt utilizate în mod obișnuit în aplicații în care este necesară o capacitate ridicată de încărcare radială, cum ar fi:

• Cutii de viteze : Capacitatea ridicată de încărcare radială face ca rulmenții cilindrici ai rolelor să fie ideale pentru cutii de viteze, în special în utilajele industriale unde se transmite sarcini mari prin angrenaje.
• Utilaje grele : În aplicații precum macarale, echipamente de construcție și utilaje miniere, rulmenții cilindrici cu role sunt utilizate pentru a sprijini sarcini radiale mari.
• Motoare electrice : Deși de obicei nu sunt utilizate în motoarele de mare viteză din cauza limitărilor de viteză, rulmenții cilindrici sunt folosiți în motoarele industriale mai mari care gestionează sarcini grele.
• Mills Rolling : Aceste rulmenți se găsesc în aplicații precum fabricile de rulare și alte echipamente de procesare grea, datorită capacității lor de a transporta sarcini radiale grele.

D. Avantaje: capacitate mare de încărcare radială

Rulmenții cilindrici oferă mai multe avantaje cheie:

1. Capacitate ridicată de încărcare radială : Rolele lor cilindrice le permit să susțină sarcini radiale mult mai mari decât rulmenții cu bile adânci, ceea ce le face alegerea ideală pentru aplicațiile grele.
2. Performanțe bune în operațiuni grele : Sunt potrivite pentru aplicații care implică sarcini mari și viteze moderate, cum ar fi în mașini industriale și echipamente mecanice mari.
3. Versatil în aplicații industriale grele : Designul lor robust permite utilizarea rulourilor cilindrice într -o gamă largă de industrii, inclusiv automobile, construcții, minerit și fabricație din oțel.

E. Dezavantaje: capacitate scăzută de sarcină axială, nu este potrivită pentru viteze mari în comparație cu rulmenții cu bile

În ciuda capacității lor puternice de încărcare a sarcinii, rulmenții cilindrici au limitări:

1. Capacitate scăzută de sarcină axială : În timp ce pot suporta o anumită sarcină axială, capacitatea lor de încărcare axială este limitată în comparație cu rulmenții de contact unghiular. Acest lucru le face improprii pentru aplicațiile care necesită o manipulare semnificativă a sarcinii axiale.
2. Limitări de viteză : Rulmenții cu role cilindrice nu sunt, în general, potrivite pentru aplicații de mare viteză, deoarece rolele creează mai multă frecare în comparație cu rulmenții cu bile. Forțele de frecare cresc odată cu viteza, ceea ce duce la generarea de căldură și la reducerea eficienței la viteze de rotație mai mari.
3. Mai puțin compact decât rulmenții cu bile : Datorită formei cilindrice a rolelor, rulmenții cilindrici cu role tind să fie mai voluminoase decât rulmenții cu bile adânci. Aceasta poate fi o limitare a aplicațiilor limitate spațiu.

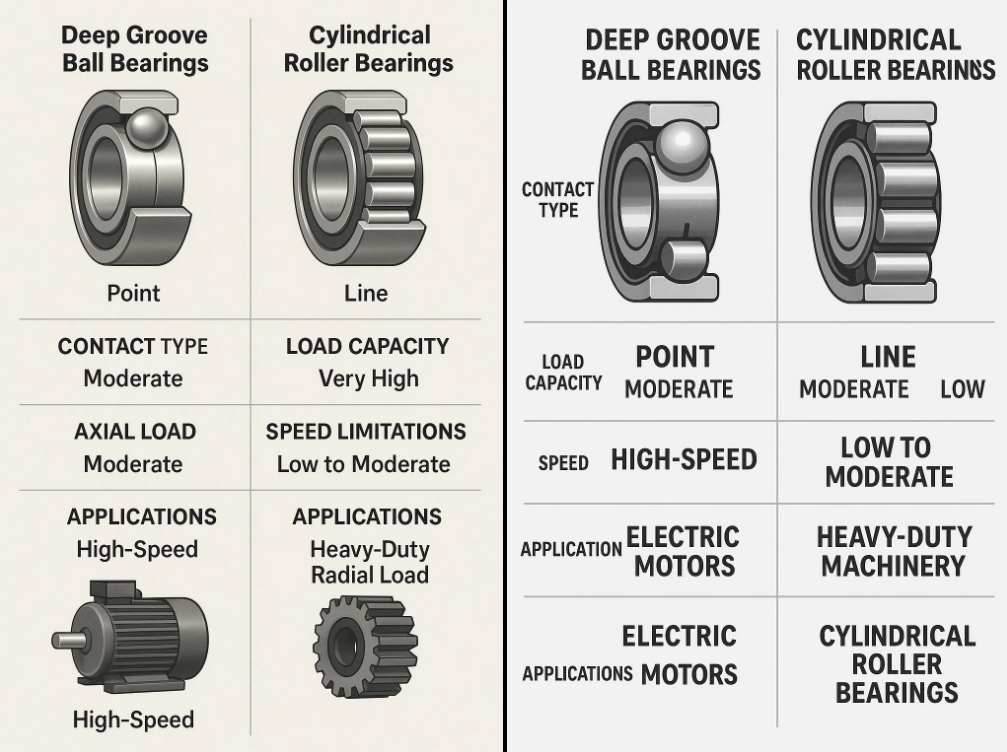

Iv. Diferențe cheie

A. tip de contact (punct vs. linie)

Una dintre diferențele principale dintre rulmenții cu bile profunde și rulmenții cilindrici este tipul de contact dintre elementele de rulare și pistele.

• Rulmenți cu bile adânci : Contactul dintre bile și pistele este Contact punct . Aceasta înseamnă că doar un mic punct al mingii atinge cursa la un moment dat. Aceasta duce la o frecare mai mică, dar înseamnă, de asemenea, că sarcina este distribuită pe o zonă mai mică, care poate limita capacitatea de încărcare a rulmentului, în special pentru sarcini radiale mai grele.

• Rulmenți cilindrici : În schimb, se folosesc rulmenți cilindrici Contact de linie între rolele cilindrice și pistele. Această zonă de contact mai mare permite rulmentului să gestioneze sarcini radiale mult mai mari decât rulmenții cu bile, ceea ce le face ideale pentru aplicații grele.

B. Capacitatea de încărcare (radială și axială)

Capacitatea de încărcare a celor doi rulmenți diferă semnificativ datorită proiectărilor lor structurale.

• Capacitate de încărcare radială :

  • Rulmenți cu bile adânci : Capacitate moderată de încărcare radială. Aceste rulmenți pot gestiona în mod eficient sarcinile radiale, dar sunt limitate în comparație cu rulmenții cilindrici.
  • Rulmenți cilindrici : Capacitate de încărcare radială foarte mare datorită contactului de linie dintre role și pistele. Acest design le permite să poarte sarcini radiale mult mai mari.

• Capacitate de încărcare axială :

  • Rulmenți cu bile adânci : Capacitate moderată de încărcare axială. Aceste rulmenți pot gestiona atât sarcini radiale, cât și axiale, dar sunt mai limitate în manipularea sarcinilor axiale în comparație cu tipurile de rulmenți specializate, cum ar fi rulmenții de contact unghiular.
  • Rulmenți cilindrici : Capacitate scăzută de încărcare axială. În timp ce aceste rulmenți pot suporta o anumită sarcină axială, rezistența lor primară constă în manipularea sarcinii radiale, ceea ce le face improprii pentru aplicațiile în care sunt implicate sarcini axiale semnificative.

Compararea capacității de încărcare (exemplu):

C. Limitări de viteză

Capabilitățile de viteză sunt un alt diferențiator cheie între cele două tipuri de rulment:

• Rulmenți cu bile adânci : Aceste rulmenți sunt concepute pentru aplicații de mare viteză. Datorită contactului punctual dintre bile și pistele, există mai puțină frecare, permițând o rotație mai netedă și viteze mai rapide. Acest lucru le face adecvate pentru aplicații precum motoarele electrice, unde viteza mare sunt frecvente.

• Rulmenți cilindrici : În timp ce rulmenții cilindrici pot gestiona sarcini grele, în general sunt în general Nu este potrivit pentru aplicații de mare viteză . Contactul de linie dintre role și piste de curse are ca rezultat mai multă frecare în comparație cu rulmenții cu bile, ceea ce crește generarea de căldură și le limitează capacitățile de viteză. Aceste rulmenți sunt de obicei utilizați în aplicații cu viteză mică până la moderată, unde încărcările radiale grele sunt mai răspândite.

D. Aplicații

Aplicațiile principale ale rulmenților cu bile profunde și ale rulourilor cilindrice diferă, de asemenea, datorită capacităților lor de încărcare și a caracteristicilor de viteză:

• Rulmenți cu bile adânci :

  • Utilizat frecvent în de mare viteză Aplicații precum motoare electrice, pompe, ventilatoare și componente auto.
  • Potrivit pentru instrumente generale de utilaje și de precizie în care sunt implicate atât sarcini axiale radiale, cât și moderate.

• Rulmenți cilindrici :

  • Preferat în Aplicații grele Ca cutii de viteze industriale, motoare mari, turbine eoliene și utilaje de construcție.
  • Utilizat de obicei în sistemele care implică Sarcini radiale mari Dar viteze mai mici, cum ar fi fabricile de rulare, concasoarele și utilajele mari în industria minieră și oțel.

Rezumatul aplicației:

V. când să folosești care

A. Scenarii care favorizează rulmenții cu bile profunde

Rulmenții cu bile adânci sunt un tip de rulment versatil și utilizat pe scară largă, bine adaptat pentru o varietate de aplicații. Iată scenarii în care rulmenții cu bile profunde ar fi alegerea preferată:

1. Aplicații de mare viteză : Dacă aplicația necesită o rotație de mare viteză, rulmenții cu bile adânci sunt o alegere ideală datorită frecării scăzute și capacității lor de a opera la viteze mai mari, cu o generare de căldură mai mică. Exemple comune includ:

   • Motoare electrice
   • Fani
   • Instrumente electrice

2. Sarcini radiale și axiale ușoare până la moderate : În aplicațiile în care sunt prezente atât sarcini axiale radiale, cât și moderate, rulmenții cu bile profunde excelează, deoarece pot suporta ambele tipuri de încărcături simultan. Unele exemple includ:

   • Pompe (centrifugal)
   • Sisteme transportoare
   • Componente auto (de exemplu, alternatoare, butucuri pentru roți)

3. Întreținere scăzută Applications : Când întreținerea scăzută este o cerință cheie, rulmenții cu bile adânci sunt o alegere excelentă datorită proiectelor sigilate sau protejate care le ajută să le protejeze de murdărie, praf și umiditate. Acest lucru le face ideale pentru:

   • Aparate de uz casnic (de exemplu, mașini de spălat, frigidere)
   • Sisteme HVAC
   • Echipamente industriale cu nevoi minime de întreținere

4. Aplicații compacte : Dacă spațiul este constrâns, rulmenții cu bile profunde sunt o opțiune bună datorită designului lor relativ mic și compact. Aplicațiile ar putea include:

   • Motoare mici
   • Robotică
   • Utilaje și instrumente compacte

B. Scenarii care favorizează rulmenții cilindrici cu role

Rulmenții cu role cilindrice sunt preferate în situațiile în care sarcinile radiale grele sunt frecvente, dar viteza nu este o preocupare principală. Iată scenariile tipice în care rulează rulouri cilindrice excelează:

1. Sarcina radială grea Applications : Când aplicația necesită un rulment care poate rezista la sarcini radiale ridicate, rulmenții cilindrici sunt cea mai bună alegere datorită capacității lor mai mari de încărcare. Exemple comune includ:

   • Cutii de viteze industriale (de exemplu, în fabrici sau minerit)
   • Mașini de construcție (de exemplu, macarale, excavatoare)
   • Role and conveyor systems în industrii grele

2. Scăzut până la moderat Speed Applications : Rulmenții cu role cilindrice sunt potrivite pentru aplicații cu viteze mai mici până la moderate, unde capacitatea lor de încărcare radială ridicată poate fi utilizată complet fără limitările funcționării de mare viteză. Exemple includ:

   • Turbine eoliene
   • Motoare grele
   • Fani mari industriali

3. Situații mari de încărcare a șocului : Rulmenții cu role cilindrice sunt potrivite pentru aplicațiile în care rulmenții sunt supuși unor încărcături de șoc sau forțe cu impact mare. Designul lor robust le permite să absoarbă astfel de forțe mai bine decât rulmenții cu bile adânci. Unele exemple includ:

   • Echipament minier
   • Mașini de procesare a metalelor
   • Sisteme de cale ferată și de transport

4. Utilaje grele in Harsh Environments : Atunci când condițiile de funcționare implică niveluri ridicate de contaminare, murdărie sau praf, rulmenți cilindrici (în special tipuri sigilate) sunt utilizate în setările grele și setări industriale. Acestea includ:

   • Fabrici de oțel
   • Excavatoare
   • Echipament de concasor

Comparație rapidă a scenariilor:

VI Diferențe cheie și aplicații

A. Rezumați diferențele și aplicațiile cheie

Pentru a încheia, să recapitulăm rapid diferențele cheie între rulmenți cu bile adânci and Rulmenți cilindrici cu role :

• Tipul de proiectare și contact :

  • Rulmenți cu bile adânci Utilizați contactul punctului între bile și pistele, ceea ce duce la o frecare mai mică și capacitatea de a opera la viteze mari, dar cu capacități de încărcare moderate.
  • Rulmenți cilindrici Utilizați contactul de linie între rolele cilindrice și pistele, permițându -le să susțină sarcini radiale mult mai mari, dar limitându -și capacitățile de viteză și manipularea sarcinii axiale.

• Capacitate de încărcare :

  • Rulmenți cu bile adânci Manevrați atât sarcinile radiale, cât și cele axiale, dar sunt mai potrivite pentru sarcini moderate și aplicații de mare viteză.
  • Rulmenți cilindrici Excel în manipulare Sarcini radiale mari dar nu sunt proiectate pentru sarcini axiale semnificative sau rotație de mare viteză.

• Viteză și întreținere :

  • Rulmenți cu bile adânci sunt ideale pentru aplicații de mare viteză, de întreținere scăzută, ceea ce le face adecvate pentru motoare electrice, fani și aparate de uz casnic.
  • Rulmenți cilindrici sunt mai potrivite pentru aplicații cu viteză grea, cu viteză mică până la moderată, unde capacitatea de încărcare radială este crucială, cum ar fi în cutii de viteze industriale, utilaje miniere și motoare mari.

B. Subliniați importanța selectării rulmentului potrivit pentru performanțe optime

Selectarea tipului de rulment corect este crucială pentru asigurarea performanței optime, longevității și fiabilității utilajelor sau echipamentelor. Utilizarea rulmentului greșit într -o anumită aplicație poate duce la mai multe probleme, inclusiv uzura prematură, eșecul și funcționarea ineficientă, ceea ce poate duce în cele din urmă la reparații costisitoare și timp de oprire.

De exemplu, folosind rulmenți cu bile adânci În utilajele industriale grele, unde predomină încărcările radiale ridicate ar duce la supraîncărcarea rulmentului, la căldură excesivă și la o defecțiune prematură. Pe de altă parte, folosind Rulmenți cilindrici cu role În aplicațiile de mare viteză ar limita performanța, deoarece aceste rulmenți nu sunt concepute pentru a gestiona viteza cu care pot funcționa rulmenții cu bile.

Pentru a evita aceste probleme, este esențial să:

• Luați în considerare cerințele de încărcare (radial vs. axial).
• Cont pentru viteza de exploatare și nevoia potențială de funcționare de mare viteză.
• Evaluați mediul în care rulmentul va funcționa (de exemplu, temperatură, contaminare etc.).
• Factor în nevoile de întreținere și durabilitate pentru utilizare pe termen lung.
